电缆局放在线监测系统
作者：admin 时间：2025-02-28 16:53:11 浏览：126
电缆局放在线监测系统，是一种实时监测电缆运行状态，通过捕捉分析局部放电过程中产生的物理现象信号，如电脉冲信号、声波信号、光辐射以及特征性的气体产物等，以此来了解电缆内部的局部放电情况。

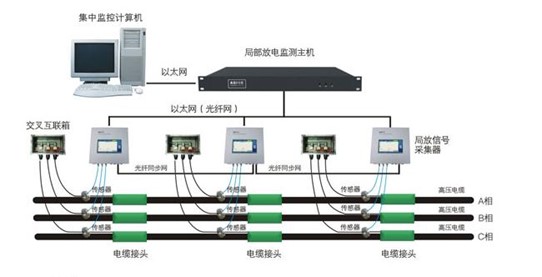

其工作原理，通过安装在电缆接头接地线上的高频脉冲电流传感器，耦合电缆本体里的局部放电脉冲电流信号，工频相位互感器采用罗氏线圈耦合电缆本体的工频信号，用于同步采集器；耦合到的脉冲信号通过同轴电缆传送至局部放电采集器，对模拟信号经过放大、模数转换后变成数字信号再传送至监测主机；在监控中心对采集到的数据进行实时分析处理，预测电缆的故障趋势，针对异常情况提前发出预警；采用多种抗干扰措施，如模拟滤波、频率特征分析、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等，确保局放测试数据真实可靠。带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。
